Cáp thép chống xoắn 4X39, Usha Matin, Ấn Độ
Cáp thép chống xoắn 4X39, Usha Matin, Ấn Độ
Dây cáp thép 4 sợi chắc chắn.
Khả năng chống xoay tốt.
Khuyến nghị cho các ứng dụng khắc nghiệt.
Được bôi trơn hoàn toàn trong quá trình sản xuất.
Cáp thép chống xoắn 4X39, Usha Matin, Ấn Độ

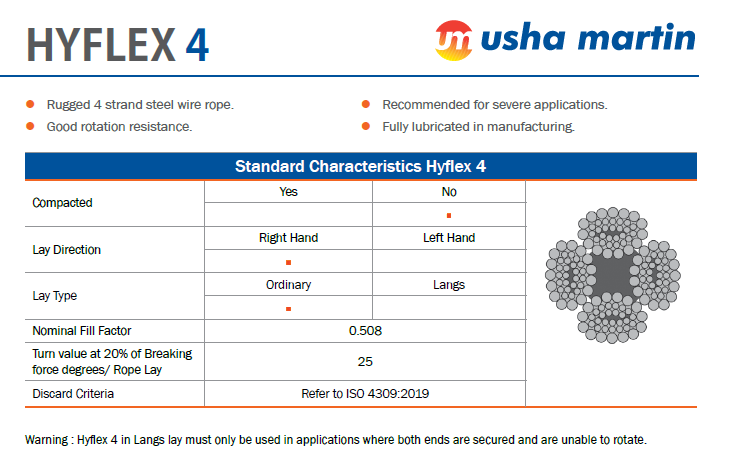

Warning : Hyflex 4 in Langs lay must only be used in applications where both ends are secured and are unable to rotate.
|

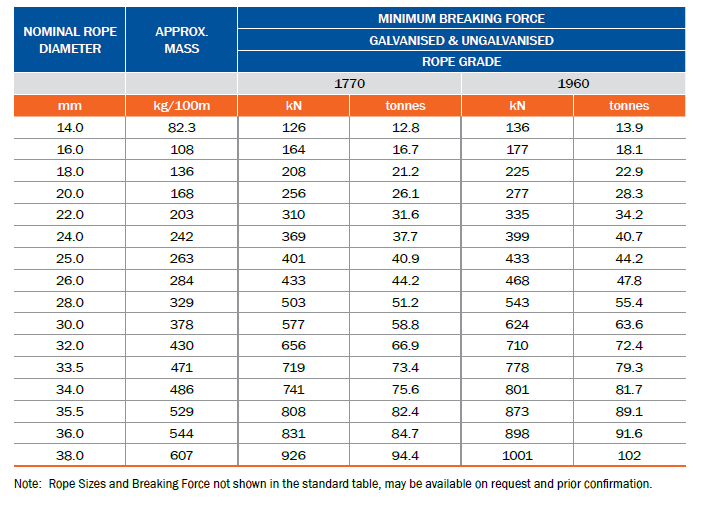

NOMINAL ROPE DIAMETER |
APPROX. MASS |
MINIMUM BREAKING FORCE |
|||
|
GALVANISED & UNGALVANISED |
|||||
|
ROPE GRADE |
|||||
|
|
|
1770 |
1960 |
||
|
mm |
kg/100m |
kN |
tonnes |
kN |
tonnes |
|
14.0 |
82.3 |
126 |
12.8 |
136 |
13.9 |
|
16.0 |
108 |
164 |
16.7 |
177 |
18.1 |
|
18.0 |
136 |
208 |
21.2 |
225 |
22.9 |
|
20.0 |
168 |
256 |
26.1 |
277 |
28.3 |
|
22.0 |
203 |
310 |
31.6 |
335 |
34.2 |
|
24.0 |
242 |
369 |
37.7 |
399 |
40.7 |
|
25.0 |
263 |
401 |
40.9 |
433 |
44.2 |
|
26.0 |
284 |
433 |
44.2 |
468 |
47.8 |
|
28.0 |
329 |
503 |
51.2 |
543 |
55.4 |
|
30.0 |
378 |
577 |
58.8 |
624 |
63.6 |
|
32.0 |
430 |
656 |
66.9 |
710 |
72.4 |
|
33.5 |
471 |
719 |
73.4 |
778 |
79.3 |
|
34.0 |
486 |
741 |
75.6 |
801 |
81.7 |
|
35.5 |
529 |
808 |
82.4 |
873 |
89.1 |
|
36.0 |
544 |
831 |
84.7 |
898 |
91.6 |
|
38.0 |
607 |
926 |
94.4 |
1001 |
102 |
Note: Rope Sizes and Breaking Force not shown in the standard table, may be available on request and prior confirmation.
Cáp thép chống xoắn ( 4x39 ):
Thông số kỹ thuật ( cấu trúc : 4x39SeS )
|
Đường Kính (mm) |
Trọng Lượng (gần đúng) (Kg/100m) | Lực Kéo Tối Thiểu (KN) | |
| 1770 N/mm2 | 1960 N/mm2 | ||
| 12 | 53.0 | 89 | 96.5 |
| 14 | 73.0 | 125 | 136 |
| 16 | 95.0 | 163 | 177 |
| 18 | 120 | 207 | 225 |
| 19 | 134 | 231 | 251 |
| 20 | 148 | 256 | 277 |
| 22 | 180 | 310 | 335 |
| 24 | 214 | 356 | 385 |
| 25 | 232 | 399 | 432 |
| 26 | 251 | 431 | 466 |
| 28 | 291 | 502 | 543 |
| 30 | 334 | 575 | 623 |
| 32 | 380 | 655 |
709 |
| 36 | 481 | 829 | 898 |
| 38 | 536 | 923 | 1000 |
| 40 | 594 | 1000 | 1079 |
| 45 | 752 | 1265 | 1373 |
