Vòng khuyên đôi , MT- Gunnebo
Vòng khuyên đôi , MT- Gunnebo
Được thiết kế để sử dụng với xích hoặc dây cáp. Dành cho dây cáp 3 và 4 chân.
Phần phẳng trên tất cả các liên kết phụ cho kích thước lên đến MT-16-10.
Đáp ứng các yêu cầu trong:
EN 1677:2008 (WLL +25%), ASTM A952/A952M, ASME B30.26, AS 3775:2014 và AS 3776:2015
Tất cả các kích thước tính bằng mm
* Độ dày của phần phẳng trên liên kết phụ.

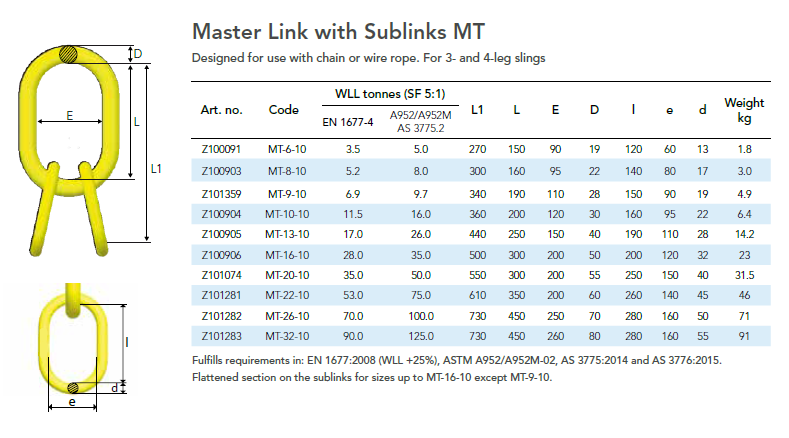

Vòng khuyên đôi , MT- Gunnebo
Designed for use with chain or wire rope. For 3- and 4-leg slings.
|
Art. no. |
Code |
WLL (EN 1677-4) |
WLL (A952/A952M AS 3775.2) |
L1 (mm) |
L (mm) |
E (mm) |
D (mm) |
l (mm) |
e (mm) |
d (mm) |
Weight (kg) |
|
Z100091 |
MT-6-10 |
3.5 |
5.0 |
270 |
150 |
90 |
19 |
120 |
60 |
13 |
1.8 |
|
Z100903 |
MT-8-10 |
5.2 |
8.0 |
300 |
160 |
100 |
22 |
140 |
70 |
17 |
3.0 |
|
Z101359 |
MT-9-10 |
6.9 |
9.7 |
320 |
180 |
120 |
26 |
160 |
80 |
19 |
4.9 |
|
Z100904 |
MT-10-10 |
11.5 |
16.0 |
360 |
200 |
130 |
32 |
180 |
90 |
22 |
7.9 |
|
Z100905 |
MT-13-10 |
17.0 |
26.0 |
440 |
250 |
150 |
40 |
200 |
100 |
26 |
14.2 |
|
Z100906 |
MT-16-10 |
28.0 |
35.0 |
500 |
280 |
160 |
45 |
220 |
110 |
28 |
20.6 |
|
Z101074 |
MT-20-10 |
35.0 |
50.0 |
600 |
300 |
160 |
50 |
250 |
125 |
32 |
31.5 |
|
Z101281 |
MT-22-10 |
53.0 |
75.0 |
670 |
350 |
180 |
55 |
280 |
140 |
36 |
41.5 |
|
Z101282 |
MT-26-10 |
67.0 |
100.0 |
700 |
400 |
200 |
65 |
300 |
160 |
45 |
67.0 |
|
Z101283 |
MT-32-10 |
90.0 |
125.0 |
730 |
450 |
220 |
80 |
360 |
180 |
55 |
91.0 |
Fulfills requirements in: EN 1677:2008 (WLL +25%), ASTM A952/A952M-02, AS 3775:2014 and AS 3776:2015.
Flattened section on the sublinks for sizes up to MT-16-10 except MT-9-10.
