Kẹp vít SCC, Supertool - Nhật Bản
Kẹp vít SCC, Supertool - Nhật Bản
Tính năng
Kẹp đa năng đơn giản cho thấy sức mạnh tuyệt vời của nó, đặc biệt là để nâng các vật liệu thép có hình dạng phức tạp (tấm hình cầu, tấm cong, v.v.).
Lý tưởng cho các hoạt động nâng, kéo.
Cơ chế siết chặt với cam vít (loại hình cầu phổ thông) cung cấp lực kẹp chắc chắn trên tải ngay cả khi tải được hạ xuống.

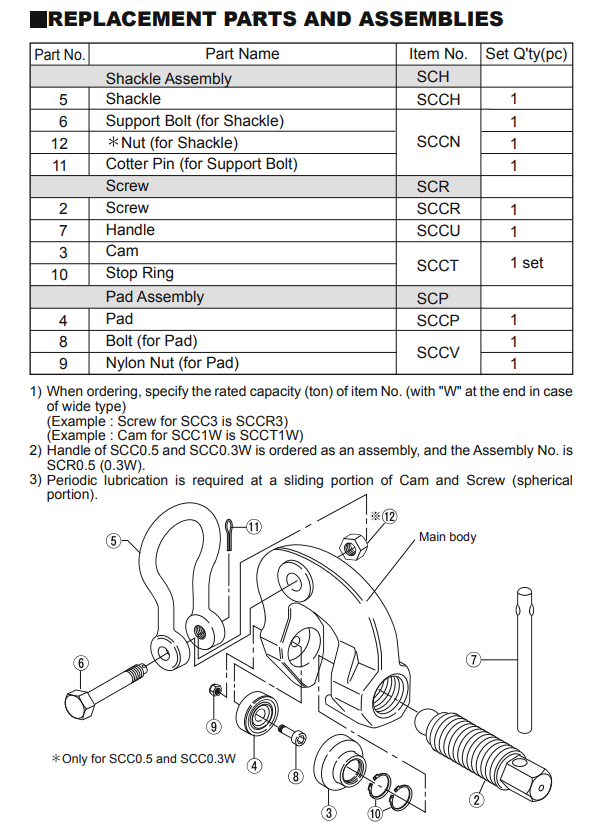

Cam và miếng đệm có thể dễ dàng thay thế.
Trong quá trình nâng, cam nghiêng theo trọng lượng tải, răng cam cắn mạnh hơn vào tải và lực kẹp tăng lên.
Thông số kỹ thuật
Sức chứa: 0,3~6 tấn
Phạm vi kẹp: 0~28mm đến 0~75mm
SCC0,3W / 1W dành cho 50~100mm
* Đặc điểm kỹ thuật:
Ký hiệu | Tải trọng (Tấn) |
Độ mở của hàm(mm) |
Trọng lượng (kg) |
L |
l1 |
l2 | l3 | H | h1 | h2 | h3 | d1 | d2 | b | T | S |
SCC 0.5 | 0.5 | 0~28 | 0.8 | 156 | 104 | 89 | 60 | 113 | 76 | 16 | 27 | 26 | 10 | 17 | 30 | 14 |
SCC 0.75 | 0.75 | 0~22 | 3 | 167 | 135 | 120 | 200 | 201 | 125 | 38 | 44 | 42 | 12 | 38 | 46 | 21 |
SCC 1W | 1 | 50~100 | 6 | 258 | 225 | 155 | 200 | 273 | 190 | 38 | 88 | 42 | 16 | 45 | 46 | 21 |
SCC 1.5W | 1.5 | 0~32 | 4 | 187 | 154 | 135 | 200 | 229 | 143 | 39 | 52 | 42 | 16 | 45 | 46 | 21 |
SCC 3 | 3 | 0~50 | 6 | 224 | 190 | 165 | 250 | 265 | 165 | 45 | 60 | 49 | 19 | 50 | 54 | 21 |
SCC 3W | 3 | 25~75 | 7.8 | 250 | 215 | 165 | 240 | 291 | 191 | 45 | 76 | 49 | 19 | 50 | 54 | 21 |
SCC6 | 6 | 0~75 | 18 | 291 | 255 | 215 | 250 | 365 | 214 | 54 | 76 | 63 | 31.5 | 80 | 69 | 21 |
